Honeywell HF800 là gì? Khác gì so với máy quét cầm tay?

Honeywell HF800 là máy quét mã vạch cố định (fixed mount scanner) — thiết bị đọc mã tự động gắn cố định trên dây chuyền sản xuất, băng tải hoặc khung gá. Khác với máy quét cầm tay cần nhân viên thao tác, HF800 hoạt động tự động: vật thể đi qua vùng quét, cảm biến tự phát hiện và decode mã. Kích thước siêu nhỏ gọn 54.5×52.5×29 mm, chỉ 98g, phù hợp lắp trong không gian hẹp. Đọc được 1D, 2D, DPM, DataMatrix, QR, PDF417, Maxicode, Aztec với motion tolerance 2.5 m/s.

HF800 đọc mã DPM là gì? Ứng dụng nào cần DPM?

DPM (Direct Part Mark) là mã vạch khắc/laser trực tiếp lên bề mặt vật liệu — kim loại, nhựa, PCB, linh kiện điện tử, dụng cụ y tế. Phiên bản HF800 HD (High Density) chuyên đọc mã DPM với độ phân giải cao, đọc được mã cực nhỏ (nhỏ tới 5 mil). Ứng dụng: traceability theo chuẩn UDI (thiết bị y tế FDA), quản lý linh kiện SMT, theo dõi khuôn ép nhựa, đánh dấu linh kiện ô tô/điện tử theo quy chuẩn GS1. HF800 có thuật toán DPM grade reading — đọc được mã DPM chất lượng thấp (Grade C-D).

Nên chọn HF800 HD, SR hay ER?

HF800 HD (High Density) — tối ưu cho mã DPM, mã nhỏ ≤ 10 mil, ứng dụng điện tử, PCB, dược phẩm. HF800 SR (Standard Range) — tầm đọc 55–345 mm (UPC 13 mil), phù hợp 80% ứng dụng băng tải, phân loại, logistics. HF800 ER (Extended Range) — tầm đọc xa 145–480 mm (UPC 13 mil), cho thùng carton lớn, pallet, khoảng cách xa trên dây chuyền. Cả 3 phiên bản đều IP65, 98g, Ethernet + RS-232 + RS485.

HF800 có những giao tiếp nào? Tích hợp PLC/MES ra sao?

HF800 có sẵn 3 giao tiếp công nghiệp: (1) Ethernet TCP/IP — kết nối trực tiếp PLC (Siemens, Mitsubishi, Omron), MES, ERP qua giao thức TCP socket hoặc MODBUS TCP; (2) RS-232 Serial — nối PC, HMI, máy in công nghiệp; (3) RS485 — mạng multi-drop nhiều scanner chung đường truyền. HF800 hỗ trợ trigger đầu vào (I/O) — cảm biến quang, công tắc hành trình kích hoạt quét. Output qua I/O hoặc Ethernet cho đèn báo, còi, reject mechanism.

IP65 trên HF800 nghĩa là gì? Dùng được ngoài trời không?

IP65 = chống bụi hoàn toàn (6) + chống tia nước từ mọi hướng (5). HF800 chịu được bụi kim loại, mạt nhựa, hơi nước trên dây chuyền sản xuất — không bị giảm hiệu suất decode. Nhiệt độ hoạt động -20°C đến 70°C, phù hợp nhà máy có môi trường khắc nghiệt. Tuy nhiên HF800 không chịu ngâm nước hoặc tia nước áp lực cao (cần IP67/IP69K cho rửa vệ sinh). Nên lắp trong tủ kính che hoặc khung bảo vệ nếu lắp ngoài trời trực tiếp.

Motion tolerance 2.5 m/s có ý nghĩa gì?

Motion tolerance 2.5 m/s (≈ 9 km/h) nghĩa là HF800 decode chính xác mã vạch khi vật thể di chuyển ở tốc độ lên đến 2.5 mét/giây trên băng tải. Tương đương băng tải chạy tốc độ trung bình-cao trong nhà máy điện tử, kho phân loại hàng. Với mã EAN-13 tiêu chuẩn, HF800 capture & decode trong < 100ms — đủ cho băng tải 1–2 m/s. Nếu băng tải nhanh hơn, cần giảm khoảng cách đọc hoặc dùng phiên bản HD (sensor nhạy hơn).

Cách lắp đặt và cấu hình Honeywell HF800?

HF800 thiết kế lắp cố định: (1) Gá lắp bằng 4 lỗ vít M3 trên thân scanner hoặc giá đỡ tùy chọn; (2) Kết nối Ethernet hoặc RS-232/RS485; (3) Cấu hình qua phần mềm Honeywell Device Config (miễn phí) hoặc quét mã setup barcode — thiết lập IP, trigger mode, output format, I/O mapping; (4) Căn chỉnh aiming laser để xác định vùng đọc; (5) Test với mẫu mã thực tế. HF800 hỗ trợ Auto-Trigger (phát hiện vật thể tự động quét) và External Trigger (cảm biến ngoài kích hoạt). Tài liệu hướng dẫn cài đặt chi tiết có sẵn trong User Manual PDF từ Honeywell.

HF800 có đọc mã trên màn hình điện thoại được không?

Có. HF800 dùng cảm biến 2D Area Imager với illumination white LED — đọc tốt mã QR, DataMatrix trên màn hình smartphone. Tuy nhiên HF800 tối ưu cho ứng dụng công nghiệp (mã in trên nhãn, mã DPM khắc laser) hơn là POS bán lẻ. Nếu ưu tiên quét mã trên điện thoại tại quầy, nên dùng handheld scanner như 1950G hoặc 1952g.

Honeywell HF800 — Máy quét mã vạch cố định 2D công nghiệp nhỏ gọn nhất trong lớp. Kích thước chỉ 54.5×52.5×29 mm, trọng lượng 98g, chuẩn IP65, motion tolerance 2.5 m/s, tầm đọc 22–480 mm. Ba phiên bản HD / SR / ER với giao tiếp Ethernet + RS-232 + RS485 — giải pháp đọc mã tự động cho dây chuyền sản xuất, băng tải phân loại và mã DPM khắc laser.

Mới 100% Chính Hãng IP65 · DPM

Honeywell — Fixed Mount Series

Honeywell HF800

Q: Cách lắp đặt và cấu hình Honeywell HF800?

HF800 thiết kế lắp cố định: (1) Gá lắp bằng 4 lỗ vít M3 trên thân scanner hoặc giá đỡ tùy chọn; (2) Kết nối Ethernet hoặc RS-232/RS485; (3) Cấu hình qua phần mềm Honeywell Device Config (miễn phí) hoặc quét mã setup barcode — thiết lập IP, trigger mode, output format, I/O mapping; (4) Căn chỉnh aiming laser để xác định vùng đọc; (5) Test với mẫu mã thực tế. HF800 hỗ trợ Auto-Trigger (phát hiện vật thể tự động quét) và External Trigger (cảm biến ngoài kích hoạt). Tài liệu hướng dẫn cài đặt chi tiết có sẵn trong User Manual PDF từ Honeywell.

Q: HF800 có đọc mã trên màn hình điện thoại được không?

Có. HF800 dùng cảm biến 2D Area Imager với illumination white LED — đọc tốt mã QR, DataMatrix trên màn hình smartphone. Tuy nhiên HF800 tối ưu cho ứng dụng công nghiệp (mã in trên nhãn, mã DPM khắc laser) hơn là POS bán lẻ. Nếu ưu tiên quét mã trên điện thoại tại quầy, nên dùng handheld scanner như 1950G hoặc 1952g.

Máy Quét Mã Vạch Cố Định 2D • Công Nghiệp • HD / SR / ER

Giá tham khảo :

Liên hệ

Bảo hành chính hãng • Giao hàng toàn quốc

Fixed Mount 2D IP65 Motion 2.5 m/s DPM Reading

Honeywell HF800 — Máy quét mã vạch cố định 2D công nghiệp

Thông Số Kỹ Thuật Cơ Bản

Loại đầu đọc Fixed Mount 2D Area Imager
Kích thước 54.5 × 52.5 × 29 mm
Trọng lượng 98 g
Motion tolerance Lên đến 2.5 m/s
Tầm đọc 22 – 480 mm
Bảo vệ IP65
Giao tiếp Ethernet / RS-232 / RS485
Nhiệt độ -20°C – 70°C

Phiên Bản

HF800 HD — High Density DPM / Mã nhỏ

HF800 SR — Standard Range Băng tải

HF800 ER — Extended Range Tầm xa

Yêu Cầu Báo Giá ↗ Datasheet PDF

Thông Số Kỹ Thuật

Được thiết kế cho dây chuyền sản xuất tự động, băng tải phân loại và đọc mã DPM, Honeywell HF800 là scanner cố định 2D nhỏ gọn nhất trong lớp — chỉ 54.5×52.5×29 mm, 98g, IP65. Motion tolerance 2.5 m/s cho phép đọc mã trên băng tải tốc độ cao. Ba phiên bản HD/SR/ER phủ rộng tầm đọc từ 22 mm đến 480 mm, đáp ứng mọi ứng dụng từ mã DPM siêu nhỏ trên PCB đến thùng carton trên băng tải logistics.

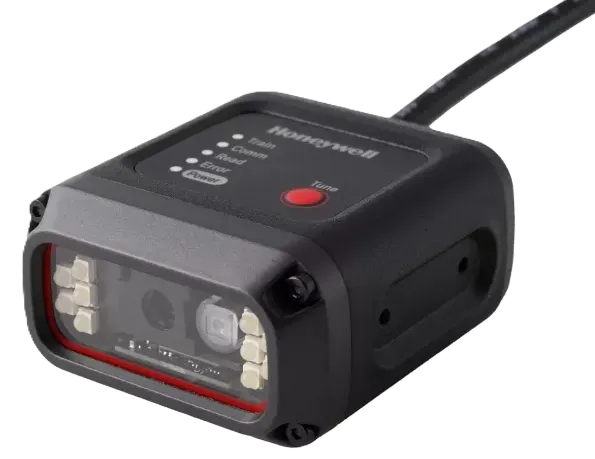

Honeywell HF800 — Ảnh sản phẩm chính diện

54.5 mm

52.5 mm

Fixed Mount — 54.5×52.5×29 mm IP65 · 98 g Motion Tolerance 2.5 m/s

Hiệu Năng Quét

Loại cảm biến2D Area Imager

Mã vạch đọc được1D, 2D, DPM, DataMatrix, QR, PDF417, Maxicode, Aztec, Code 128, EAN/UPC, GS1-128

Motion toleranceLên tới 2.5 m/s (9 km/h)

Tầm đọc (HD)22 – 400 mm (UPC 13 mil) · 22 – 250 mm (5 mil)

Tầm đọc (SR)55 – 345 mm (UPC 13 mil)

Tầm đọc (ER)145 – 480 mm (UPC 13 mil)

AimingRed LED laser — crosshair / rectangular frame

IlluminationWhite LED (high-intensity)

DPM ReadingHD version — đọc mã DPM Grade C-D, mã nhỏ ≤ 5 mil

Giao Tiếp & Kết Nối

EthernetTCP/IP (RJ45) — TCP socket, MODBUS TCP, HTTP POST

SerialRS-232 (9600 – 115200 baud)

Multi-dropRS485 — kết nối nhiều scanner chung bus

I/O1 Input (24VDC trigger), 1 Output (Good Read signal)

PoEHỗ trợ tùy model (Power over Ethernet)

Cơ Học & Môi Trường

Kích thước (L×W×H)54.5 × 52.5 × 29 mm

Trọng lượng98 g (không tính cáp)

Chứng nhận IPIP65 (chống bụi hoàn toàn + tia nước mọi hướng)

Nhiệt độ hoạt động-20°C — 70°C

Nhiệt độ lưu kho-40°C — 85°C

Độ ẩm5% — 95% (không ngưng tụ)

Mounting4 lỗ vít M3 · Giá đỡ tùy chọn

Cáp kết nối12-pin connector (nguồn + I/O + serial)

Nguồn & Chứng Nhận

Điện áp5 – 24 VDC

Công suất~2.5 W (typical)

Chứng nhậnCE, FCC, UL, RoHS, REACH

Bảo hành36 tháng chính hãng Honeywell

Nhỏ gọn nhất trong lớp
& đọc mã tự động trên băng tải

Honeywell HF800 — Fixed Mount 2D, IP65, DPM, motion 2.5 m/s, 3 phiên bản HD/SR/ER

Siêu Nhỏ Gọn 54×52×29 mm

Chỉ 98g — scanner cố định nhỏ nhất trong lớp. Lắp trong không gian hẹp trên máy SMT, robot pick-and-place, băng tải mini. 4 lỗ mounting M3 dễ gá lắp.

IP65 + Nhiệt -20°C đến 70°C

Chống bụi hoàn toàn + tia nước mọi hướng. Hoạt động ổn định trong nhà máy điện tử, kho lạnh, môi trường có mạt nhựa, bụi kim loại, hơi nước.

Motion 2.5 m/s + DPM

Decode mã trên băng tải chạy đến 2.5 m/s. Phiên bản HD đọc mã DPM khắc laser trên PCB, linh kiện — grade reading cho mã chất lượng thấp (Grade C-D).

Ethernet + RS-232 + RS485

Tích hợp trực tiếp PLC (Siemens, Mitsubishi, Omron) qua TCP/MODBUS. RS485 multi-drop — nhiều scanner chung bus. I/O trigger cho cảm biến quang, đèn báo, reject.

Ứng Dụng Thực Tế

Dây Chuyền Sản Xuất

Gắn cố định HF800 trên băng tải — tự động đọc mã GS1-128, DataMatrix trên sản phẩm. Tốc độ 2.5 m/s phù hợp dây chuyền SMT, lắp ráp điện tử, đóng gói.

DPM & Traceability

HF800 HD đọc mã DataMatrix khắc laser trên PCB, vi mạch, dụng cụ y tế — đáp ứng chuẩn UDI/FDA. Grade reading cho mã DPM chất lượng thấp.

Phân Loại & Logistics

HF800 SR/ER gắn cố định tại điểm phân loại — đọc mã vận đơn, mã GS1 trên thùng carton, pallet. RS485 multi-drop cho hệ thống nhiều điểm quét.

Tích Hợp PLC / MES

Ethernet TCP socket + MODBUS TCP kết nối trực tiếp PLC Siemens, Mitsubishi, Omron. MES nhận dữ liệu decode qua HTTP POST hoặc OPC-UA gateway.

Danh Sách Phiên Bản

Mã Sản Phẩm	Loại	Tầm Đọc (UPC 13 mil)	Mã Tối Thiểu	Giao Tiếp	Ứng Dụng Chính	Màu
HF800 HD DPM	Fixed Mount 2D — High Density	22 – 400 mm	≤ 5 mil (DPM)	Ethernet + RS-232 + RS485	PCB, linh kiện, DPM, y tế	Đen
HF800 SR Topseller	Fixed Mount 2D — Standard Range	55 – 345 mm	5 mil	Ethernet + RS-232 + RS485	Băng tải, phân loại, đóng gói	Đen
HF800 ER Extended	Fixed Mount 2D — Extended Range	145 – 480 mm	7.5 mil	Ethernet + RS-232 + RS485	Thùng carton, pallet, tầm xa	Đen
